선 그리기에 대해서 좀더 알아보자.
앞선 내용처럼 선은 굵기를 줄 수 있고 시작과 종료점을 주어 다양한 모양으로 그릴 수 있다.
선의 굵기가 굵어지면 문제되는 것이 굵은 선의 끝부분이 넘처서 생각하는바와 다른 모양이 나온다는 점 이다.
아래코드를 보자.
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN">
<html>
<head>
<title>Canvas</title>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
</head>
<style>
body{padding: 5%;text-align: center;}
canvas{border: 1px solid gray;border-radius: 3px;}
</style>
<body>
<canvas width='600' height='600' id='canvas' ></canvas>
</body>
</html>
<script>
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 23;
ctx.moveTo(20, 100);
ctx.lineTo(30, 50);
ctx.lineTo(45, 100);
ctx.lineTo(65, 50);
ctx.lineTo(90, 100);
ctx.stroke();
</script>
자세히보면 y값은 100 ~ 50 사이만 증감하는 것을 볼 수 있다.
그렇다면 선은 예상하건데 높이가 일정한 패턴을 보여야 하는게 맞다.

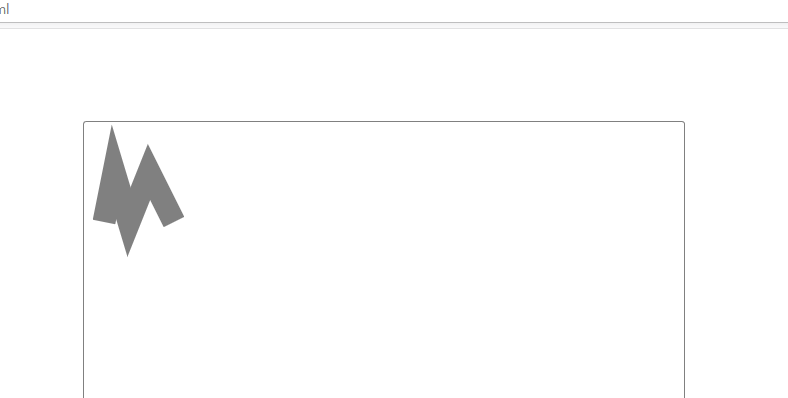

그러나 실제로 실행하여보면..
이상하다...y값이 50 또는 100이기 때문에 높이는 같아야 하는데 말이다.
위 현상은 선의 굵기 때문에 선의 끝 부분이 삐져(?)나오는 현상이다.
아래 사진을 보자.
같은 y좌표 값을 가지더라도 선의 굵기가 굵어질수록 무언가 위로 솟구치는 모양이 나와버리게 된다.
요러한 현상이 발생하게되면 선이 오버됨에 따라서 잘못 그려진 것이라 볼 수도 있다.
선이 연결되는 스타일이 기본(mitter)인 경우에는 miterLimit를 활용해서 삐져나온 부분을 잘라낼 수 있다.
스크립트 내용을 바꾸어보자.
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.miterLimit = 1; //요렇게 1값을 줘 보자
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 23;
ctx.moveTo(20, 100);
ctx.lineTo(30, 50);
ctx.lineTo(45, 100);
ctx.lineTo(65, 50);
ctx.lineTo(90, 100);
ctx.stroke();

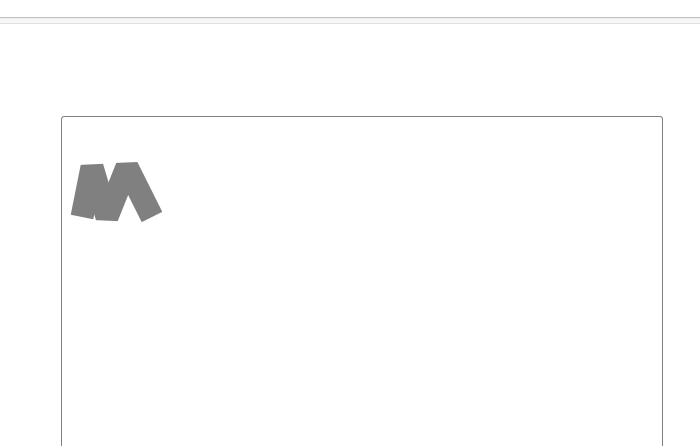

결과는...위에 올라온 부분이 뎅겅 잘려버렸다.
해당 값이 커지면 커질수록 삐져나온 부분에 대해서 허용하는 값이 늘어나는 효과가 발생하게 된다.
그러면 문득 이러한 생각을 하게 된다.
선을 그렸으면 안에 내용을 채울수는 없는 것 인가?
정답은 : 가능하다이다.
스크립트를 수정하여보자.
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 3;
ctx.moveTo(20, 100);
ctx.lineTo(30, 50);
ctx.lineTo(45, 100);
ctx.lineTo(65, 50);
ctx.lineTo(90, 100);
ctx.stroke();
ctx.fillStyle = 'rgba(130, 130, 10, 0.5)'; //채우는 색상 지정
ctx.fill(); //채우기

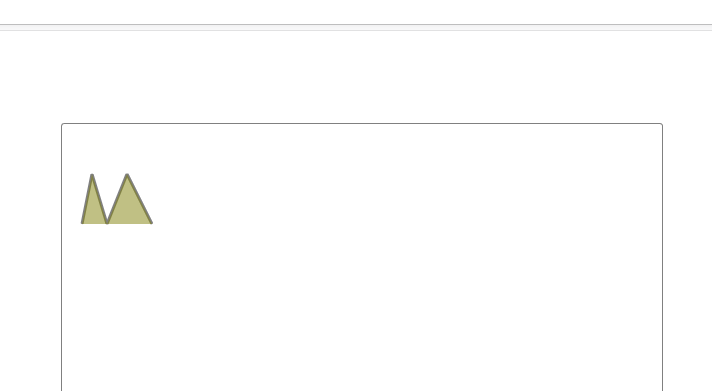

선이 그어진 부분에 놀랍게도 색깔이 채워진 것을 볼 수 있다.
그러면 위치값을 조금 바꾸어 채워보도록 하자.
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 3;
ctx.moveTo(20, 100);
ctx.lineTo(30, 50);
ctx.lineTo(45, 100);
ctx.lineTo(30, 150);
ctx.stroke();
ctx.fillStyle = 'rgba(130, 130, 10, 0.5)';
ctx.fill();

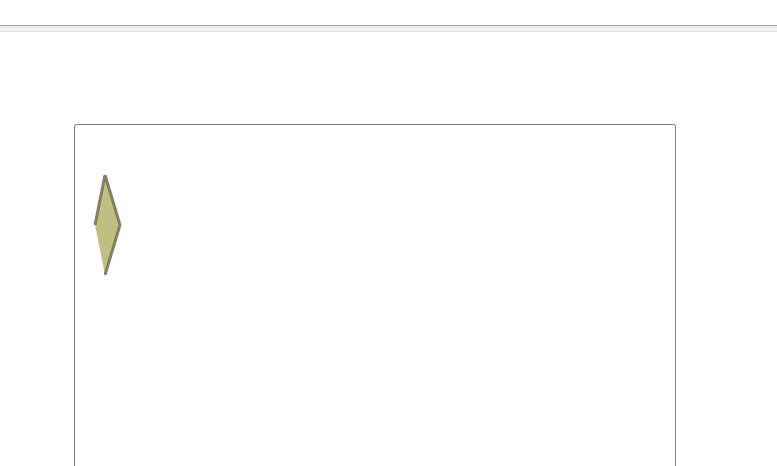

다이아몬드 모양으로 색이 채워짐을 볼 수 있다.
한번더 스크립트를 변경하여보도록 하자.
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 3;
ctx.moveTo(20, 100);
ctx.lineTo(50, 150);
ctx.lineTo(80, 100);
ctx.stroke();
ctx.fillStyle = 'rgba(130, 130, 10, 0.5)';
ctx.fill();

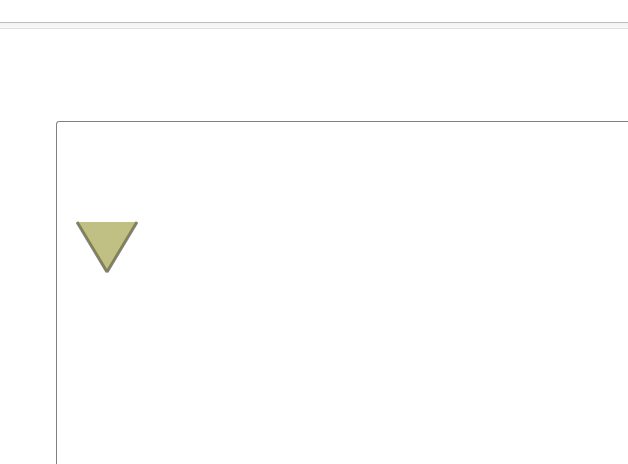

이번에도 색이 잘 채워진 것을 볼 수 있다.
여기서 그러면 선이 채워지는 패턴을 볼 수 있다.
기본적으로 캔버스에서 선은 3개부터 이어진 상태에서 채우기 기능이 동작 한다.
또한 첫번째, 두번째 선에서 세번째 선으로 이동 할 때 방향을 고려하여 채우기가 진행이 된다.
세번째 선이 아래로가면 위 > 아래로 채우기를 실시하고, 세번째 선이 위로가면 아래 > 위로 채우기를 실시한다.
참 너무나 똑똑하지 않은가..

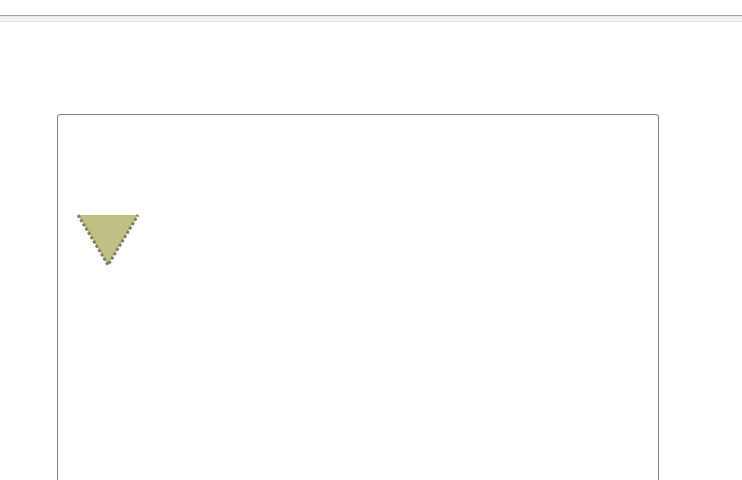

이러한 선 부분을 점선(dashed) 효과를 주어서 나타날 수도 있다.
setLineDash라는 함수를 사용하여 보자.
기존 코드에서 해당 setLineDash를 추가하여보자.
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.setLineDash([3, 2]); //선의 길이는3, 선과 선의 여백은2
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 3;
ctx.moveTo(20, 100);
ctx.lineTo(50, 150);
ctx.lineTo(80, 100);
ctx.stroke();
ctx.fillStyle = 'rgba(130, 130, 10, 0.5)';
ctx.fill();
요 점선에 offset(시작점)을 lineDashOffset 값을 줄 수도 있다.
음..그러니까 lineDashOffset 값을 변화시키면 시작지점이 바뀌어 선이 움직이는 모양이 나타나게 된다.
한줄 더 추가하여보자~
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.setLineDash([5, 5]); //변화가 잘 안보여 간격을 좀 더 주었다.
ctx.lineDashOffset = -1; //시작점
ctx.beginPath();
ctx.strokeStyle = 'gray';
ctx.lineWidth = 3;
ctx.moveTo(20, 100);
ctx.lineTo(50, 150);
ctx.lineTo(80, 100);
ctx.stroke();
ctx.fillStyle = 'rgba(130, 130, 10, 0.5)';
ctx.fill();
요렇게 하고나면 사실 차이가 잘 안느껴진다.
lineDashOffset 값을 계속해서 -1씩 추가하여 새로고침을 해보면 미세하게 시작점이 뒤로가게되어 움직이는 효과가 나타난다.

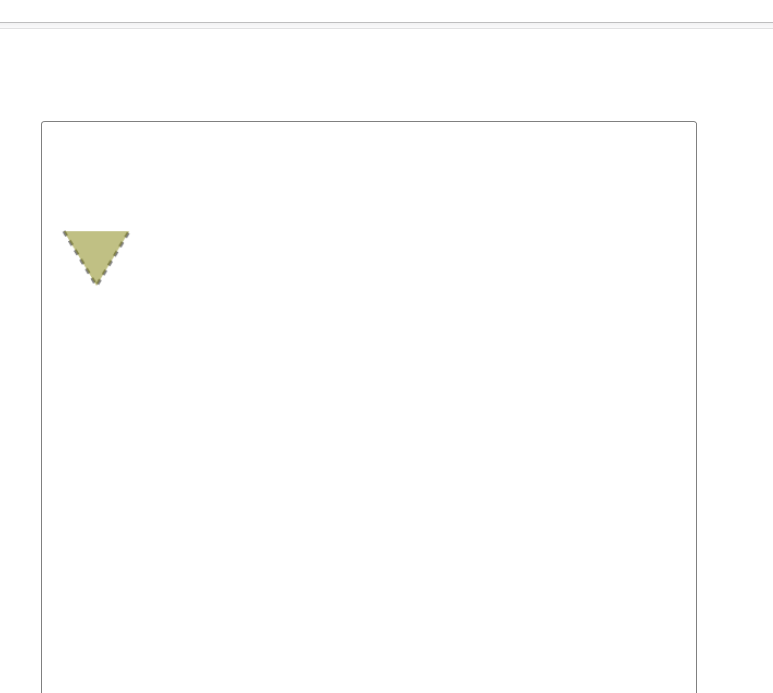

그래서 setTimeout함수를 통해서 해당 간격을 계속해서 바꾸어보았다.
사실 원리는 별거아니지만..굳이 지금 알 필요는 없을 것 같다. ^^
정리하여보자!
* 선과 선의 연결이 mitter인 경우에는 miterLimit 값을 통해서 모서리 부분의 한계를 줄 수 있다.
* 선과 선의 연결 후 채우기는 최소 선이 3개 이상일 때 부터 가능하다.
* 선과 선의 연결 후 채우기를 실시하면 3번째 선 부터의 방향에 따라 캔버스가 채우기를 실시 한다.
* setLineDash를 통해서 점선 및 점선의 간격을 주어 선을 표현 할 수 있다.
* lineDashOffset을 통해서 점선의 시작점을 바꿀 수 있다.
이정도까지 하면 선과 관련된 기초내용을 살펴보았다고 할 수 있다.
다음번에는 텍스트와 관련된 내용에 대해서 살펴보자.
