Openlayers Image Icon Hover, click(오픈레이어스 Hover click, Openlayers 클릭 마우스 오버, Openlayers marker)

야근없는 행복한 삶을 위해 ~
by 마샤와 곰 2019. 9. 25.





특정 아이콘을 집어넣고 마우스 오버 및 클릭 이벤트를 부여하는 방법 입니다.

해당 기능을 만드는 이유는 원하는 지역에 아이콘을 표시한 뒤에 tooltip같은 효과를 주는데 주로 사용하기 위해서 자주 사용 됩니다.

마치 네이버나 구글지도에서 마커같은거 클릭해서 상세보기기능이 나오는 것 과 같은 기능 입니다.

가장 처음 할 일은 역시나...기본 레이어를 만들어 화면을 구성하여 주는 것 입니다.



그 다음에 할 일은 가장 기초인 아이콘을 넣어 줍니다.

import Map from 'ol/Map.js';
import View from 'ol/View.js';
import OSM from 'ol/source/OSM.js';
import OlTileLayer from 'ol/layer/Tile.js';
import point from 'ol/geom/Point';


var pnt = new point([126,37]).transform('EPSG:4326', 'EPSG:3857');
var center = pnt.getCoordinates();

var layer = new OlTileLayer({
  source: new OSM()
});

var myView = new View({
  center:center,
  zoom: 8
});

var map = new Map({
  layers: [layer],
  target: 'map',
  view: myView
});


import {Icon, Style} from 'ol/style.js';
import Feature from 'ol/Feature.js';
import Vector  from 'ol/source/Vector.js';
import VectorLayer  from 'ol/layer/Vector.js';


function createStyle(src) {
  return new Style({
    image: new Icon( ({
      anchor: [0.5, 0.5],
      crossOrigin: 'anonymous',
      src: src,
      imgSize: [50,50]
    }))
  });
}

var vectorSource = new Vector({projection: 'EPSG:4326'}); //새로운 벡터 생성
var iconFeature = new Feature(pnt);
iconFeature.set('style', createStyle('img/icon.png'));
iconFeature.set('index', '001');

vectorSource.addFeature(iconFeature);
var iconLayer = new VectorLayer({
  style: function(feature) {
    return feature.get('style');
  },
  source: vectorSource
})
map.addLayer(iconLayer);



저기서...구조체에 뭔가 index라는 값을 주는 것은 나중에 키 값으로 사용하기 위해서 준 데이터 잉ㅂ니다.

이를 완성하고 나면 아이콘이 이쁘게 표출 됩니다.

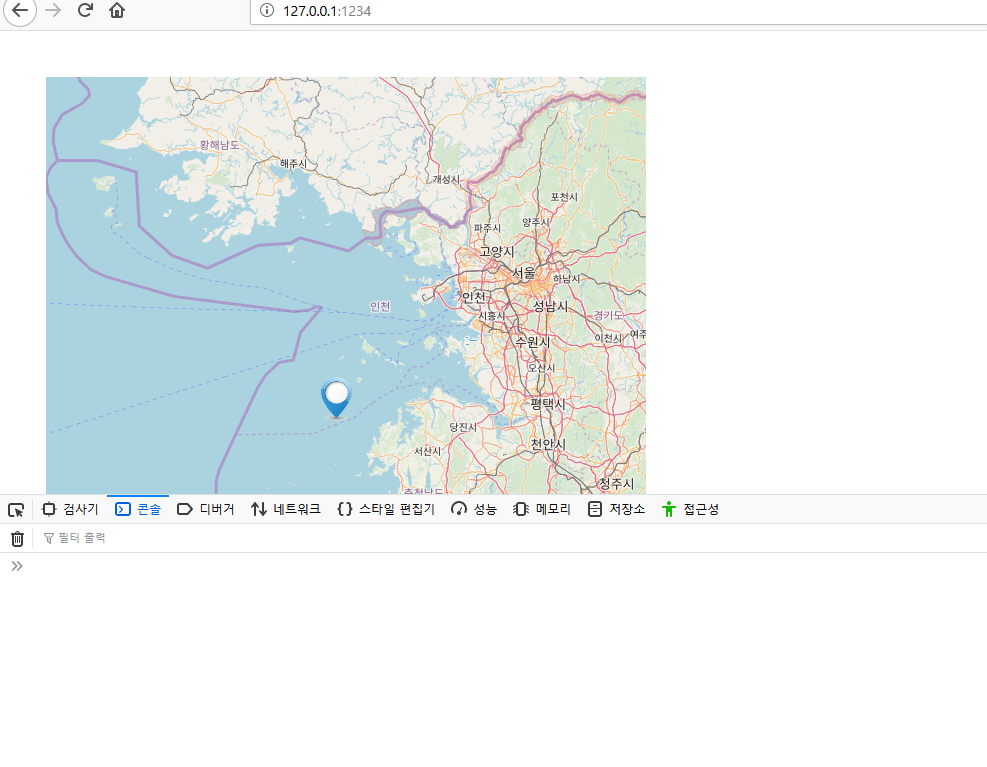

짜잔~ 아이콘이 등장 하였습니다.



다음으로 이벤트를 줄 차레인데...SelectFeatures나 Select객체를 활용해서 쓰라는 내용의 글이 많았습니다.

너무 복잡하고 뜯어 고치기 힘들어 그냥 맵 객체에 이벤트 리스너를 붙이고 이벤트 효과에 대해서 처리하는 방식으로 변경 하였습니다.

먼저 hover효과를 주는 부분 입니다.

// hover 효과 ------------------- -------------------
let hover = null;
map.on('pointermove', function(evt) {
  map.getTargetElement().style.cursor = map.hasFeatureAtPixel(evt.pixel) ? 'pointer' : '';
  if (hover !== null) {
    if(hover.get('index') == '001'){
      hover.setStyle(createStyle('img/icon.png'));
      console.log('Hover 효과 해제');
    }
    hover = null;
  }
  map.forEachFeatureAtPixel(evt.pixel, function(f) {
    hover = f;
    return true;
  });
  if(hover){
    if(hover.get('index')  == '001'){
      console.log('Hover 효과');
      hover.setStyle(createStyle('img/icon2.png'));
    }
  }
});



pointermove라는 이벤트는 마우스가 hover될 때를 의미 합니다.

또한 map에서 forEachFeatureAtPixel이라는 함수에서 생성한 구조체를 가져 올 수 있습니다.

정말 편리하게도 저 함수 한번에 데이터를 받아 볼 수 있습니다.



index라는 고유 값을 준 이유는, 해당 아이콘인지 아닌지를 판별하기 위해서이며,

나중에 여러개의 아이콘 형식의 이미지를 넣은 경우에는 해당 인덱스 값을 서로 다르게 주면 될 것 입니다.

이를 적용 한 모습 입니다.

마우스 오버효과가 잘 나타난다





조금만 응용하면 클릭효과도 쉽게 구현 가능 합니다.

해당 속성을 click 이벤트 리스너를 부여하여 가져오면 됩니다.

// click 효과 ------------------- -------------------
let clicker = null;
map.on('click', function(evt) {
  map.forEachFeatureAtPixel(evt.pixel, function(f) {
    clicker = f;
    return true;
  });
  if(clicker != null){
    console.log(clicker.get('index'));
    if(clicker.get('index')  == '001'){
      console.log('click 효과');
      clicker.setStyle(createStyle('img/icon3.png'));
    }
    clicker = null;
  }
});



아래 소스코드가 최종 완성 본 입니다.

import Map from 'ol/Map.js';
import View from 'ol/View.js';
import OSM from 'ol/source/OSM.js';
import OlTileLayer from 'ol/layer/Tile.js';
import point from 'ol/geom/Point';


var pnt = new point([126,37]).transform('EPSG:4326', 'EPSG:3857');
var center = pnt.getCoordinates();

var layer = new OlTileLayer({
  source: new OSM()
});

var myView = new View({
  center:center,
  zoom: 8
});

var map = new Map({
  layers: [layer],
  target: 'map',
  view: myView
});


import {Icon, Style} from 'ol/style.js';
import Feature from 'ol/Feature.js';
import Vector  from 'ol/source/Vector.js';
import VectorLayer  from 'ol/layer/Vector.js';


function createStyle(src) {
  return new Style({
    image: new Icon( ({
      anchor: [0.5, 0.5],
      crossOrigin: 'anonymous',
      src: src,
      imgSize: [50,50]
    }))
  });
}

var vectorSource = new Vector({projection: 'EPSG:4326'}); //새로운 벡터 생성
var iconFeature = new Feature(pnt);
iconFeature.set('style', createStyle('img/icon.png'));
iconFeature.set('index', '001');

vectorSource.addFeature(iconFeature);
var iconLayer = new VectorLayer({
  style: function(feature) {
    return feature.get('style');
  },
  source: vectorSource
})
map.addLayer(iconLayer);


// hover 효과 ------------------- -------------------
let hover = null;
map.on('pointermove', function(evt) {
  map.getTargetElement().style.cursor = map.hasFeatureAtPixel(evt.pixel) ? 'pointer' : '';
  if (hover !== null) {
    if(hover.get('index') == '001'){
      hover.setStyle(createStyle('img/icon.png'));
      console.log('Hover 효과 해제');
    }
    hover = null;
  }
  map.forEachFeatureAtPixel(evt.pixel, function(f) {
    hover = f;
    return true;
  });
  if(hover){
    if(hover.get('index')  == '001'){
      console.log('Hover 효과');
      hover.setStyle(createStyle('img/icon2.png'));
    }
  }
});

// click 효과 ------------------- -------------------
let clicker = null;
map.on('click', function(evt) {
  map.forEachFeatureAtPixel(evt.pixel, function(f) {
    clicker = f;
    return true;
  });
  if(clicker != null){
    console.log(clicker.get('index'));
    if(clicker.get('index')  == '001'){
      console.log('click 효과');
      clicker.setStyle(createStyle('img/icon3.png'));
    }
    clicker = null;
  }
});



이를 동작 시켜본 모습 입니다.

여러 이벤트에 대해서 동작 합니다.



맵 객체에 이벤트를 부여하는 방법이 이벤트를 만들어내는 데 쉬웠던 것 같습니다.

아래 소스코드를 첨부합니다!

Open_test.7z
0.96MB



* 해당 내용은 npm과 parcel 환경으로 구성되어 있습니다.

* 아래 주소를 통해 환경구성을 하면 이해하기 쉽습니다.

https://lts0606.tistory.com/194?category=726697



Openlayers 사용법 (Openlayers 개발 환경 구성,오픈레이어스 개발환경, Nodejs 활용)

오픈레이어스는 브라우저에서 지도를 활용한 정보를 표출하는 라이브러리이다. 네이버지도, 구글지도 및 다음지도 처럼 GIS(geographic information system) 라는 명칭으로 불리우며 지형정보 서버를 따로 구축 할..

lts0606.tistory.com
